Product details
Bộ siêu âm xẻ mác là gì?
Không phải sản phẩm mác nào cũng được cắt thành từng chiếc ngay từ đầu. Với những loại mác, nhãn hoặc vật liệu dạng dải có chiều rộng lớn, doanh nghiệp có thể cần xẻ theo chiều dọc thành nhiều dải nhỏ trước khi thực hiện công đoạn cắt tiếp theo.
Trong trường hợp này, thay vì đầu tư một máy cắt hoàn chỉnh, có thể sử dụng bộ siêu âm xẻ mác gồm:
- Máy phát siêu âm.
- Đầu phát siêu âm.
- Khuôn/đầu xẻ siêu âm.
Bộ được thiết kế để tích hợp vào cơ cấu máy hoặc dây chuyền đang có sẵn, phù hợp với những hệ thống đã có cơ cấu kéo, cấp liệu hoặc định vị vật liệu.
Bộ siêu âm xẻ mác dùng trong trường hợp nào?
Giải pháp này phù hợp khi vật liệu cần xử lý không phải từng chiếc mác riêng lẻ mà là một dải hoặc tấm mác có chiều rộng lớn cần chia thành nhiều phần theo chiều dọc.
Ví dụ:
- Xẻ dải mác vải thành nhiều dải nhỏ.
- Xẻ nhãn dạng bản rộng thành các dải có kích thước cố định.
- Xẻ vật liệu dệt dạng cuộn hoặc dạng dải trước công đoạn cắt.
- Xẻ nhiều đường trên cùng một bề rộng vật liệu để tăng năng suất.
Điểm khác biệt quan trọng là xẻ theo chiều dọc. Nếu nhu cầu là cắt mác thành từng chiếc theo chiều ngang, có thể tham khảo giải pháp bộ siêu âm cắt mác.

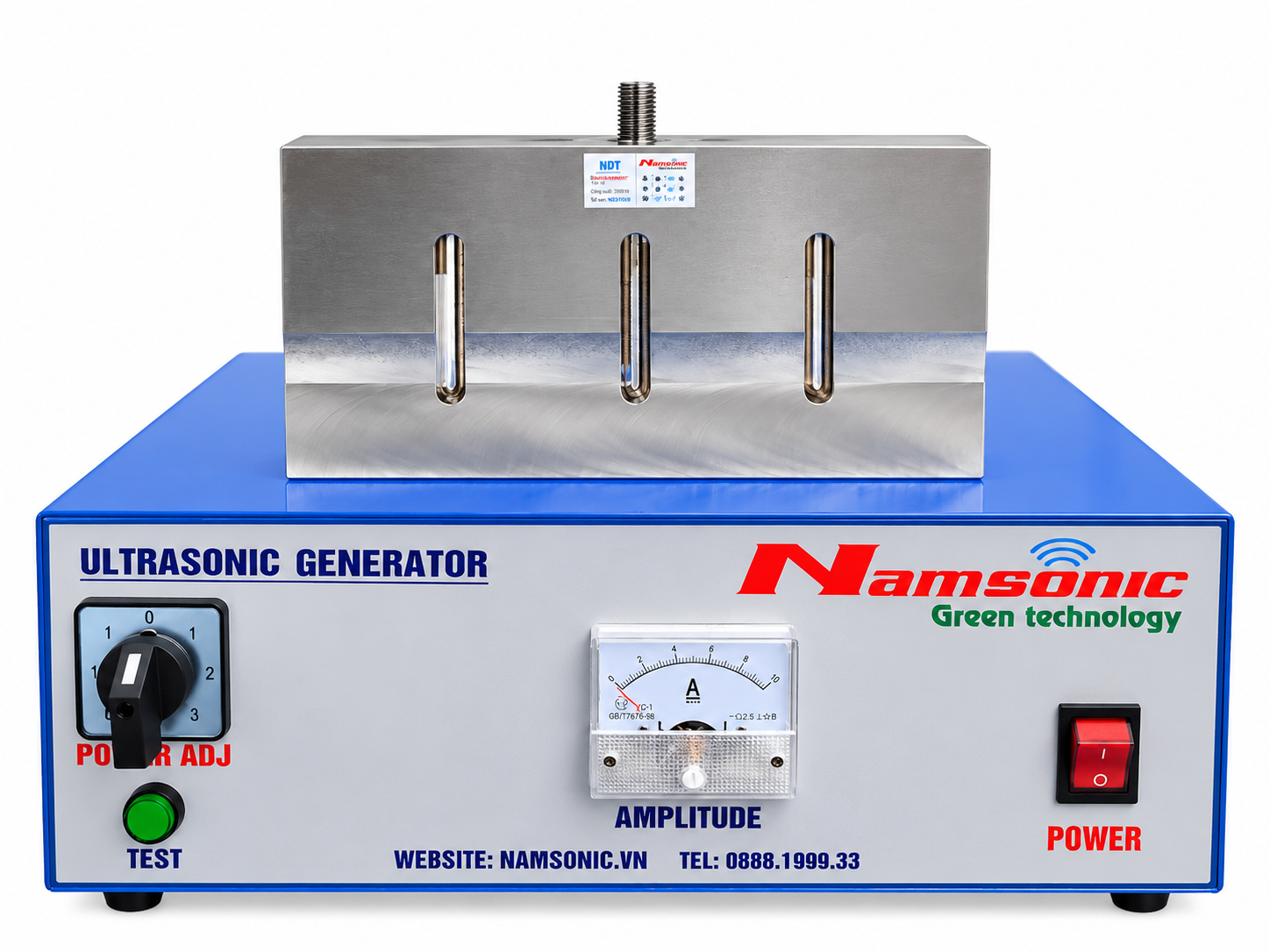

Bộ siêu âm xẻ mác gồm những gì?
Một bộ hoàn chỉnh thường gồm 3 thành phần chính:
Máy phát siêu âm
Máy phát cung cấp năng lượng siêu âm cho hệ thống xẻ. Công suất và tần số được lựa chọn theo vật liệu, chiều rộng đường xẻ, tốc độ chạy và cấu hình khuôn.
Đầu phát siêu âm
Đầu phát chuyển đổi năng lượng điện thành dao động siêu âm và truyền đến khuôn xẻ.
Tham khảo thêm đầu phát siêu âm nếu doanh nghiệp cần thay thế hoặc lựa chọn riêng từng linh kiện.
Khuôn xẻ siêu âm
Đây là bộ phận tiếp xúc trực tiếp với vật liệu và thực hiện đường xẻ.
Khác với khuôn cắt mác thông thường, khuôn xẻ có thể được thiết kế dạng dài để tạo một hoặc nhiều đường xẻ trên cùng một bề rộng vật liệu.
Khuôn xẻ mác siêu âm được thiết kế như thế nào?
Kích thước khuôn không có một quy chuẩn cố định cho mọi dây chuyền.
Với các ứng dụng xẻ mác dạng dải, một số cấu hình có thể sử dụng khuôn dài khoảng 220–280 mm, tùy theo chiều rộng vật liệu và số đường xẻ cần thực hiện.
Khi thiết kế khuôn, cần xác định:
- Chiều rộng tổng của mác hoặc dải vật liệu.
- Số lượng đường cần xẻ.
- Khoảng cách giữa các đường xẻ.
- Vật liệu và độ dày.
- Tốc độ chạy của dây chuyền.
- Cách cấp và kéo vật liệu.
- Không gian lắp đặt khuôn trên máy hiện có.
Vì vậy, không nên chọn khuôn chỉ dựa trên chiều dài. Kích thước và cấu hình khuôn cần được tính theo chính sản phẩm và cơ cấu máy thực tế.
Nếu cần thiết kế khuôn riêng, có thể tham khảo khuôn hàn nhựa siêu âm và trao đổi trực tiếp về cấu hình khuôn xẻ phù hợp.
Bộ siêu âm xẻ mác khác gì bộ siêu âm cắt mác?
Hai giải pháp đều sử dụng máy phát, đầu phát và khuôn siêu âm nhưng mục đích xử lý khác nhau.
| Bộ siêu âm cắt mác | Bộ siêu âm xẻ mác |
|---|---|
| Cắt mác thành từng sản phẩm | Chia một dải/tấm vật liệu thành nhiều dải |
| Thường xử lý theo chiều ngang | Chủ yếu xẻ theo chiều dọc |
| Phù hợp mác có kích thước riêng | Phù hợp vật liệu dạng dải/bản rộng |
| Khuôn có thể dạng tròn, vuông hoặc theo hình dạng sản phẩm | Thường cần khuôn/đầu xẻ có chiều dài phù hợp với bề rộng vật liệu |
Do đó, nếu doanh nghiệp đang có một dải mác rộng và muốn xẻ thành nhiều dải nhỏ, giải pháp cần quan tâm không chỉ là công suất máy mà còn là cấu tạo khuôn và cách bố trí đường xẻ.
Có thể tích hợp bộ siêu âm xẻ mác vào máy đang có không?
Có. Đây cũng là một trong những trường hợp phù hợp với bộ siêu âm thay vì đầu tư một máy mới hoàn chỉnh.
Namsonic có thể dựa trên máy hiện tại để xác định phương án lắp đặt bộ siêu âm, bao gồm vị trí đầu phát, khuôn xẻ và cách đưa năng lượng siêu âm vào cơ cấu đang vận hành.
Để đánh giá chính xác, nên cung cấp:
- Mẫu mác hoặc vật liệu cần xẻ.
- Chiều rộng và độ dày vật liệu.
- Kích thước dải sau khi xẻ.
- Số đường xẻ cần thực hiện.
- Tốc độ chạy hiện tại.
- Hình ảnh hoặc bản vẽ vị trí dự kiến lắp bộ siêu âm.
Với những ứng dụng chưa có cấu hình tương tự, hàn/cắt thử mẫu trước khi chế tạo hoàn chỉnh sẽ giúp xác định phương án phù hợp hơn.
Namsonic cung cấp bộ siêu âm xẻ mác theo yêu cầu
Namsonic cung cấp bộ siêu âm xẻ mác gồm máy phát, đầu phát và khuôn xẻ, hoặc cung cấp từng thành phần riêng theo nhu cầu.
Cấu hình được lựa chọn dựa trên vật liệu, kích thước đường xẻ, tốc độ sản xuất và cơ cấu máy hiện có, thay vì áp dụng một cấu hình cố định cho mọi sản phẩm.
Namsonic có thể hỗ trợ:
- Tư vấn cấu hình bộ siêu âm.
- Thiết kế và chế tạo khuôn xẻ theo sản phẩm.
- Lựa chọn đầu phát và máy phát phù hợp.
- Tích hợp bộ siêu âm vào máy hiện có.
- Hàn/cắt thử mẫu trước khi triển khai.
Gửi mẫu mác, kích thước vật liệu và hình ảnh máy hiện tại để Namsonic đánh giá phương án bộ siêu âm xẻ phù hợp.
- Hotline: 0888199933
- Facebook: https://www.facebook.com/Namsonic.vn
- Youtube: https://www.youtube.com/@MayhannhuasieuamUltrasonic
- Website: Https://Namsonic.vn – Https://ultrasonicvina.com
- Tiktok: https://www.tiktok.com/@namsonic.vn
Câu hỏi thường gặp
Bộ siêu âm xẻ mác gồm những gì?
Bộ cơ bản gồm máy phát siêu âm, đầu phát và khuôn xẻ. Có thể cung cấp nguyên bộ hoặc từng thành phần riêng.
Bộ siêu âm xẻ mác có xẻ được nhiều đường cùng lúc không?
Có thể thiết kế khuôn tạo nhiều đường xẻ trên cùng một bề rộng, tùy theo kích thước vật liệu, khoảng cách đường xẻ và cơ cấu máy.
Khuôn xẻ mác có phải luôn dài 220–280 mm không?
Không. Đây chỉ là khoảng kích thước có thể gặp ở một số cấu hình. Chiều dài khuôn thực tế cần được thiết kế theo bề rộng vật liệu và bố trí đường xẻ.
Bộ xẻ mác có thể lắp vào máy đang sử dụng không?
Có thể, nếu kết cấu máy có thể bố trí đầu phát và khuôn phù hợp. Cần kiểm tra hình ảnh, kích thước và cơ cấu hiện tại trước khi thiết kế.
Có thể mua riêng khuôn xẻ siêu âm không?
Có. Namsonic có thể thiết kế và chế tạo khuôn theo mẫu sản phẩm, kích thước và yêu cầu của dây chuyền.
